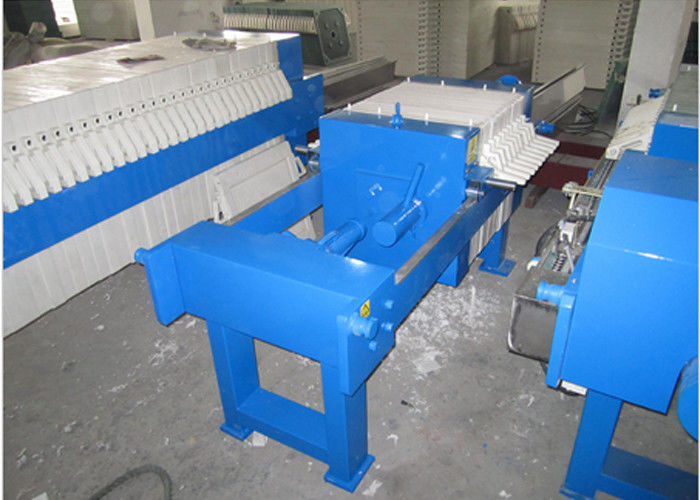

हाइड्रोलिक क्लोजिंग प्लेट फिल्टर प्रेस, कीचड़ उपचार 650 मिमी के लिए स्वचालित दबाव होल्डिंग
फिल्टर प्रेस अपशिष्ट जल उपचार में कीचड़ उपचार के लिए सबसे व्यापक रूप से उपयोग की जाने वाली विधि है। इसमें बस शामिल हो सकता है
रेत के बिस्तरों के माध्यम से जल निकासी में या यह वैक्यूम मध्यम या उच्च दबाव स्थितियों के तहत यांत्रिक हो सकता है जिसके लिए आवश्यकता होती है
अधिक परिष्कृत उपकरण। यह केक को बहुत अधिक दबाव लगाने के द्वारा संचालित होता है।
विवरण
एक प्लेट फ़िल्टर प्रेस में ऊर्ध्वाधर, juxtaposed recessed प्लेटों का एक सेट शामिल है, हाइड्रोलिक जैक द्वारा एक दूसरे के खिलाफ प्रेस
सेट के एक छोर पर। प्रत्येक फ़िल्टरिंग प्लेट के संयुक्त चेहरे पर लागू दबाव कक्ष कक्ष का सामना करना चाहिए
कीचड़ पंपिंग प्रणाली द्वारा विकसित दबाव।
यह ऊर्ध्वाधर प्लेट लेआउट वॉटरटाइट निस्पंदन कक्ष बनाता है जो केक के निर्वहन के लिए आसान मशीनीकरण की अनुमति देता है।
फ़िल्टर प्लेट्स बारीक या कसकर मेहेड इन प्लेटों में दो गले वाली सतहों पर लागू होते हैं। Orifices कीचड़ फ़ीड करने के लिए
निस्पंदन कक्ष में दबाव के नीचे befiltered। वे आमतौर पर प्लेटों के केंद्र में उचित होते हैं जो उचित होते हैं
प्रवाह के दाहिने दबाव का वितरण और कक्ष के भीतर कीचड़ की बेहतर जल निकासी। मजबूत कीचड़ धीरे-धीरे जमा हो जाती है
अंतिम कॉम्पैक्ट किए गए केक का गठन होने तक निस्पंदन कक्ष। छानने के पीछे छिद्र एकत्र किया जाता है
समर्थन और आंतरिक नलिकाओं से दूर ले जाया गया।
निस्पंदन चक्र
फिल्टर प्रेस एक अस्थायी dewatering प्रक्रिया है। प्रत्येक प्रेस ऑपरेशन में निम्न चरणों को शामिल किया गया है:
प्रेस का समापन: क्योंकि फ़िल्टर पूरी तरह से खाली है, जैक द्वारा सक्रिय चलती सिर प्लेटों को शांत करती है।
बंद दबाव दबाव निस्पंदन के माध्यम से स्वयं विनियमित है
भरना: इस छोटे चरण कक्ष के दौरान निस्पंदन के लिए कीचड़ से भरे हुए हैं। समय भरने के प्रवाह पर निर्भर करता है
शाखा पंप। अच्छी फिल्टर योग्यता वाले कीचड़ के लिए गठन को टालने के लिए फ़िल्टर को भरना सबसे अच्छा है
अंतिम कक्ष से पहले पहले कक्ष में एक केक भर दिया गया है।
निस्पंदन: एक बार कक्ष भरने के बाद घुलने के लिए कीचड़ के निरंतर आगमन में वृद्धि हुई है
कपड़े पर फ़िल्टर कीचड़ की एक तेजी से मोटी परत के गठन के कारण दबाव। यह निस्पंदन चरण कर सकते हैं
एक टाइमर या अधिक सुविधाजनक रूप से एक फ़िल्टर प्रवाह संकेतक द्वारा बंद कर दिया जाना चाहिए जो एक स्टॉप अलार्म जारी करता है
निस्पंदन दर का अंत तक पहुंच गया है। जब निस्पंदन पंप बंद हो गया है, तो छिद्रित सर्किट और केंद्रीय
नली, जो अभी भी तरल कीचड़ से भरा हुआ है, संपीड़ित हवा से शुद्ध कर रहे हैं।
फ़िल्टर खोलना: चलने वाला सिर पहले निस्पंदन कक्ष को अक्षम करने के लिए वापस खींचा जाता है। केक फॉल्स का नतीजा है
अपने वजन का एक मशीनीकृत प्रणाली प्लेटों को एक-एक करके बाहर निकाल देती है। प्लेट अलगाव की गति हो सकती है
केक बनावट के लिए खाते में समायोजित।
धुलाई: हर 15-30 प्रसंस्करण oprations बाहर कपड़ों का पीछा किया जाना चाहिए। मध्य या बड़ी इकाइयों के लिए यह
बहुत अधिक दबाव (80-100 बार) पर पानी स्प्रेयर का उपयोग करके प्रेस पर रखें। Whasing अलगाव के साथ sincronized है
प्लेटों की।
प्रेस फ़िल्टरिंग और धुलाई निचोड़ने का प्रवाह चार्ट - नि: शुल्क प्रवाह प्रकार
फ़िल्टर चार्ट, धुलाई और कुचल प्रवाह चार्ट का प्रवाह चार्ट - वर्तमान प्रवाह प्रकार के तहत
निस्पंदन क्षमता
फ़िल्टर प्रेस की उत्पादन क्षमता फ़िल्टरिंग सतह के प्रति मी 2 के 1.5 और 10 किलोग्राम ठोस के बीच कहीं है। के लिये
प्रत्येक फिल्टर प्रेस मॉडल कक्ष की मात्रा और फ़िल्टरिंग सतह फाइलर में प्लेटों की संख्या पर निर्भर करती है।
व्यावहारिक शब्दों में दबाने के समय चार घंटे कम होते हैं।
निस्पंदन समय इस पर निर्भर करता है:
- केक thikness
- कीचड़ एकाग्रता
- विशिष्ट प्रतिरोध
- संपीड़न गुणांक।
फाइलर प्रेस के फायदों में से एक यह है कि यह औसत फिल्टर योग्यता के साथ कीचड़ स्वीकार कर सकते हैं। यह हमेशा फायदेमंद है
फ़िल्टर प्रेस ऑपरेशंस से पहले कीचड़ को मोटे तौर पर मोटा होना। हालांकि उच्च फ़िल्टरिबिल पेश करने वाली कीचड़ बेहतर उत्पादन को सक्षम बनाता है
क्षमताओं, एक फ़िल्टर प्रेस अभी भी कम कंडीशनिंग परिशुद्धता के साथ कीचड़ स्वीकार करता है। यह सहिष्णुता का मतलब है कि डिवाइस प्रदान करता है
अधिक owerall परिचालन सुरक्षा।
विवरण तालिका
| आदर्श | फ़िल्टर क्षेत्र (㎡) | कक्ष आयतन (एल) | मोटाई प्लेट / फ्रेम का | कक्ष दबाव (एमपीए) | काम अस्थायी। ( ℃ ) | फ़िल्टर की संख्या प्लेट / फ्रेम | मोटर शक्ति | आयाम (मिमी) | गिनीकृमि (किलोग्राम) |
| BY5 / 650-यू | 5 | 80 | 30/30 | <0.6 | <80 | 9/10 | 1.5 | 2237x1050x1050 | 613 |
| BY6 / 650-यू | 6 | 96 | 30/30 | <0.6 | <80 | 11/12 | 1.5 | 2359x1050x1050 | 664 |
| BY10 / 650-यू | 10 | 160 | 30/30 | <0.6 | <80 | 19/20 | 1.5 | 2847x1050x1050 | 710 |
| BY15 / 650-यू | 15 | 240 | 30/30 | <0.6 | <80 | 29/30 | 1.5 | 3457x1050x1050 | 760 |
| BY20 / 650-यू | 20 | 320 | 30/30 | <0.6 | <80 | 39/40 | 1.5 | 4067x1050x1050 | 824 |
| BY25 / 650-यू | 25 | 400 | 30/30 | <0.6 | <80 | 49/50 | 1.5 | 4677x1050x1050 | 870 |
पाइप लाइन diagraphm
प्रदर्शन
फ़िल्टर प्रेस लगभग सभी प्रकार की कीचड़ के लिए उपयुक्त है:
हाइड्रोफिलिक कार्बनिक कीचड़: कम से कम संतोषजनक केक रिलीज को सक्षम करने के लिए अकार्बनिक कंडीशनिंग की अक्सर सिफारिश की जाती है
कपड़े फ़िल्टर करने के लिए aderence।
हाइड्रोफिलिक अकार्बनिक कीचड़: फाइलर प्रेस को आम तौर पर केवल चूने के अतिरिक्त की आवश्यकता होती है।
हाइड्रोफोबिक अकार्बनिक कीचड़: फिल्टर प्रेस के लिए यह बहुत घना और आदर्श है। यह किसी भी प्रारंभिक कंडीशनिंग के बिना dewatered है।
तेल कीचड़: फिल्टर प्रेस का उपयोग हल्के तेल युक्त कीचड़ के इलाज के लिए किया जा सकता है, ग्रीस की उपस्थिति कभी-कभी खराब हो सकती है
फ़िल्टर की चिकनी दौड़; कपड़ों को लगातार अंतराल पर degreased किया जाना चाहिए।
